Aktuelles
Trag Dich in unseren Interessenten-Mailverteiler ein, um die wichtigsten Neuigkeiten zu erhalten.
Ausbau der Remote Regie - 100% mehr Audio
Für die Aufführung des TU Orchesters im Wintersemester 25/26 am 01.02.2026 im Audimax der TU Braunschweig konnten wir für die Aufnahme einige technische Neuerungen ins Spiel bringen. Zum einen waren für diese Produktion von “Orkstämma - Ein sinfonischer Bausatz“ insgesamt sieben Kameras eingeplant, zum anderen sollte zum ersten Mal auch die Audioregie komplett in der ags-Hauptregie in der Zimmerstraße untergebracht werden.

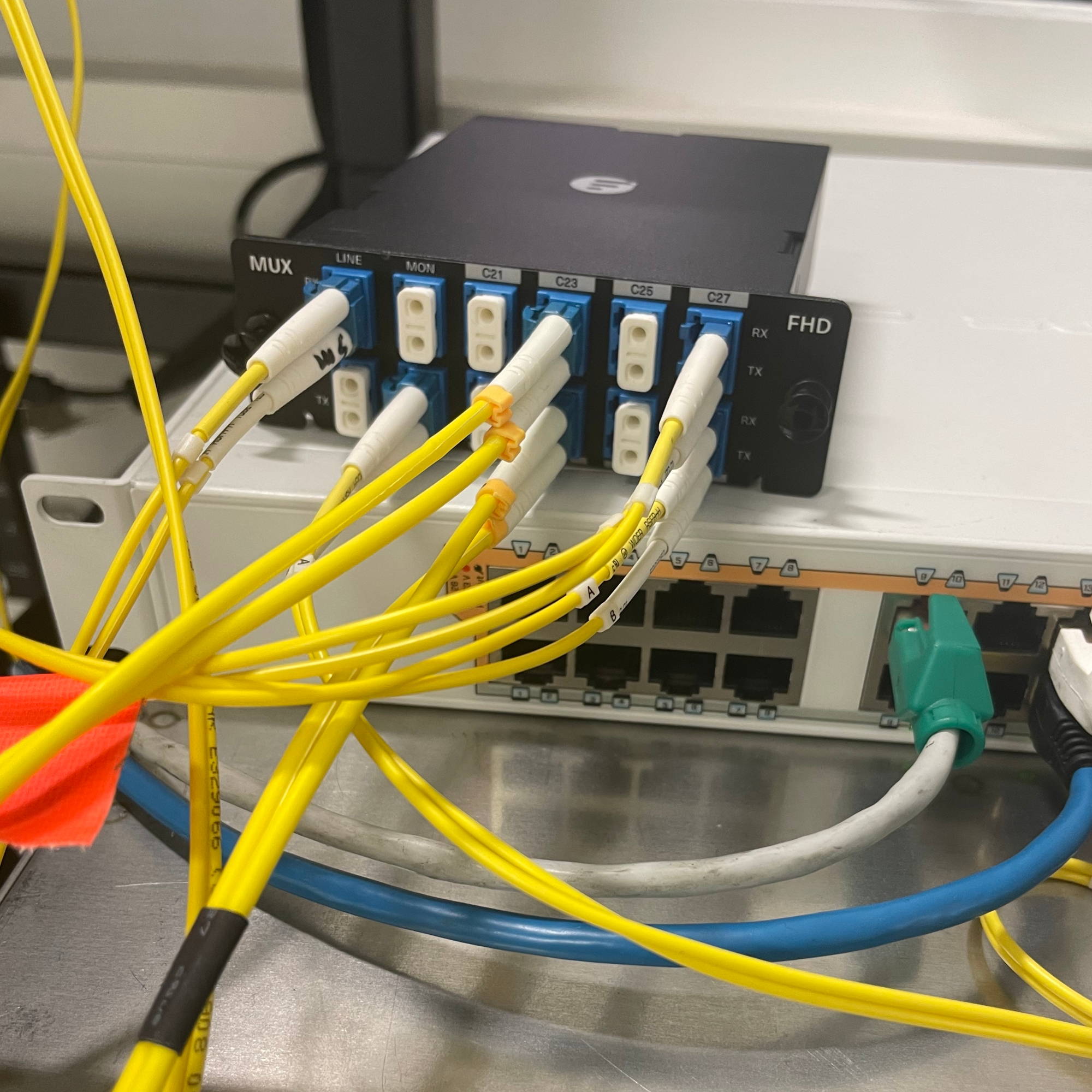

Möglich wurde dies erst durch die Nutzung von DWDM1) Optiken und zwei passiven Muxpondern. So konnten auf einer duplex Glasfaser insgesamt zwei 10G IP-Video-Links, ein Standard 10G Ethernet-Link und zwei MADI Links kombiniert werden. Die MADI Audioverbindungen wurden über Medienkonverter auf die gewünschte Wellenlänge gebracht und verbanden das Hauptmischpult in der ags mit den beiden Stageboxen im Audimax (eine in der Regiekabine und eine auf der Bühne). So konnten die Funkmikrofone des Saals der Moderation zusätzlich zu dem Stereopaar vor dem Orchester und der Stimmgruppenmikrofonierung und ein paar Einzelmikrofonierungen abgegriffen werden.

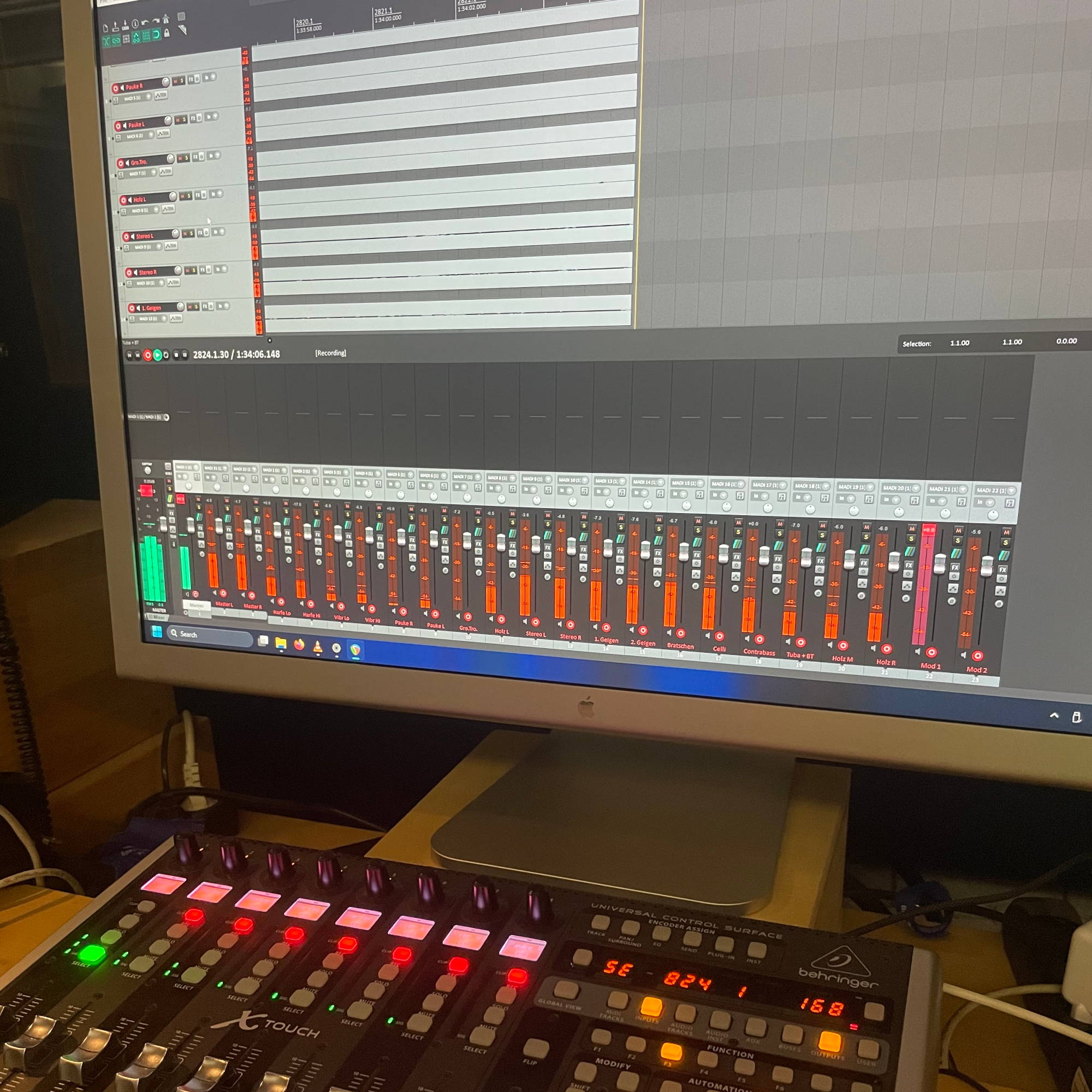

Aufgenommen wurden die am Ende 20 Mikrofone und der Master dann über ein MADI-Audiointerface mit Reaper.

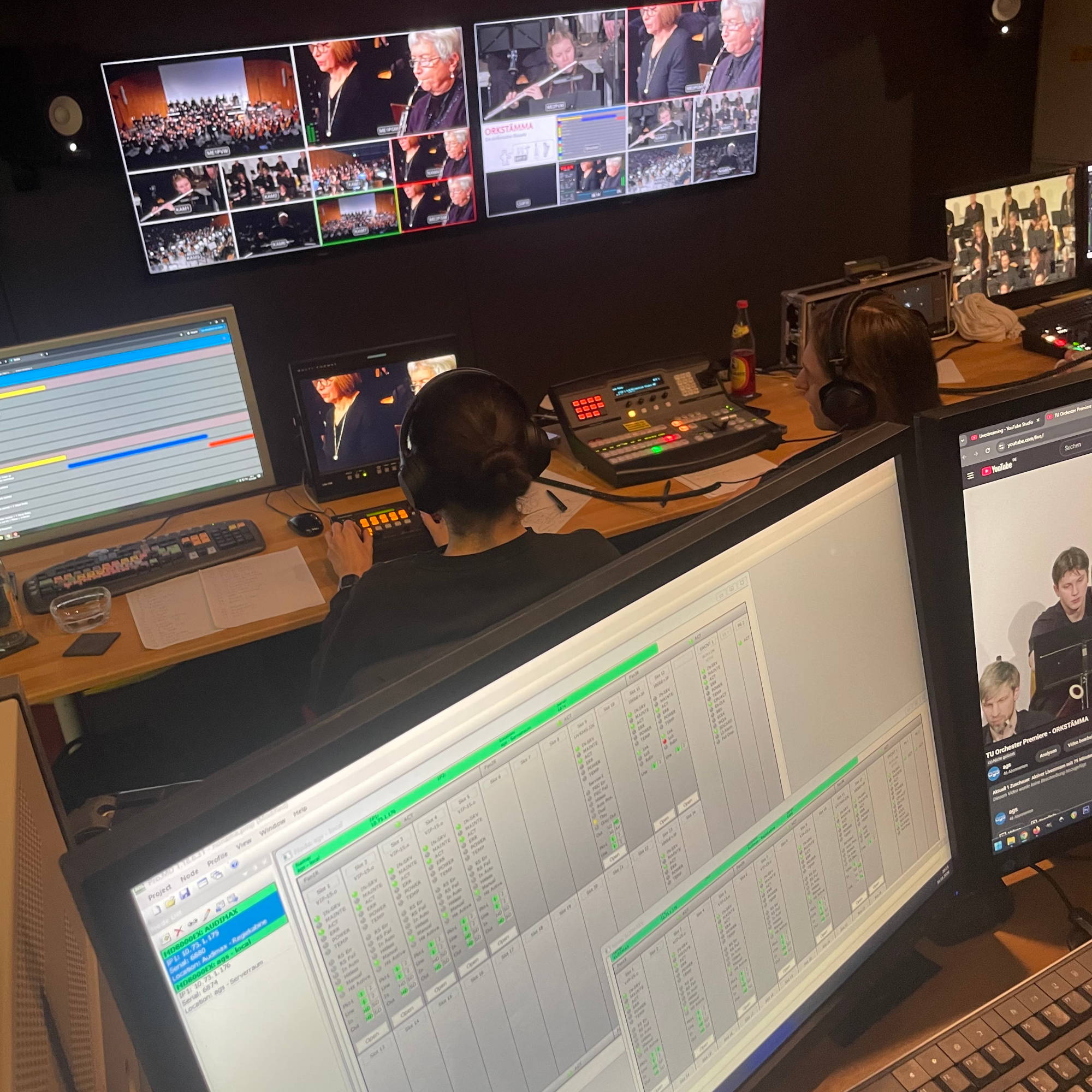

In der Videoregie steuerte das Shotlisttool wie bisher die zweite Mischerebene, die Moderationsregie übernahm dann während der Moderation auf der ersten Mischerebene. Zudem konnten evtl. Fehler der Partiturregie so schnell korrigiert werden.

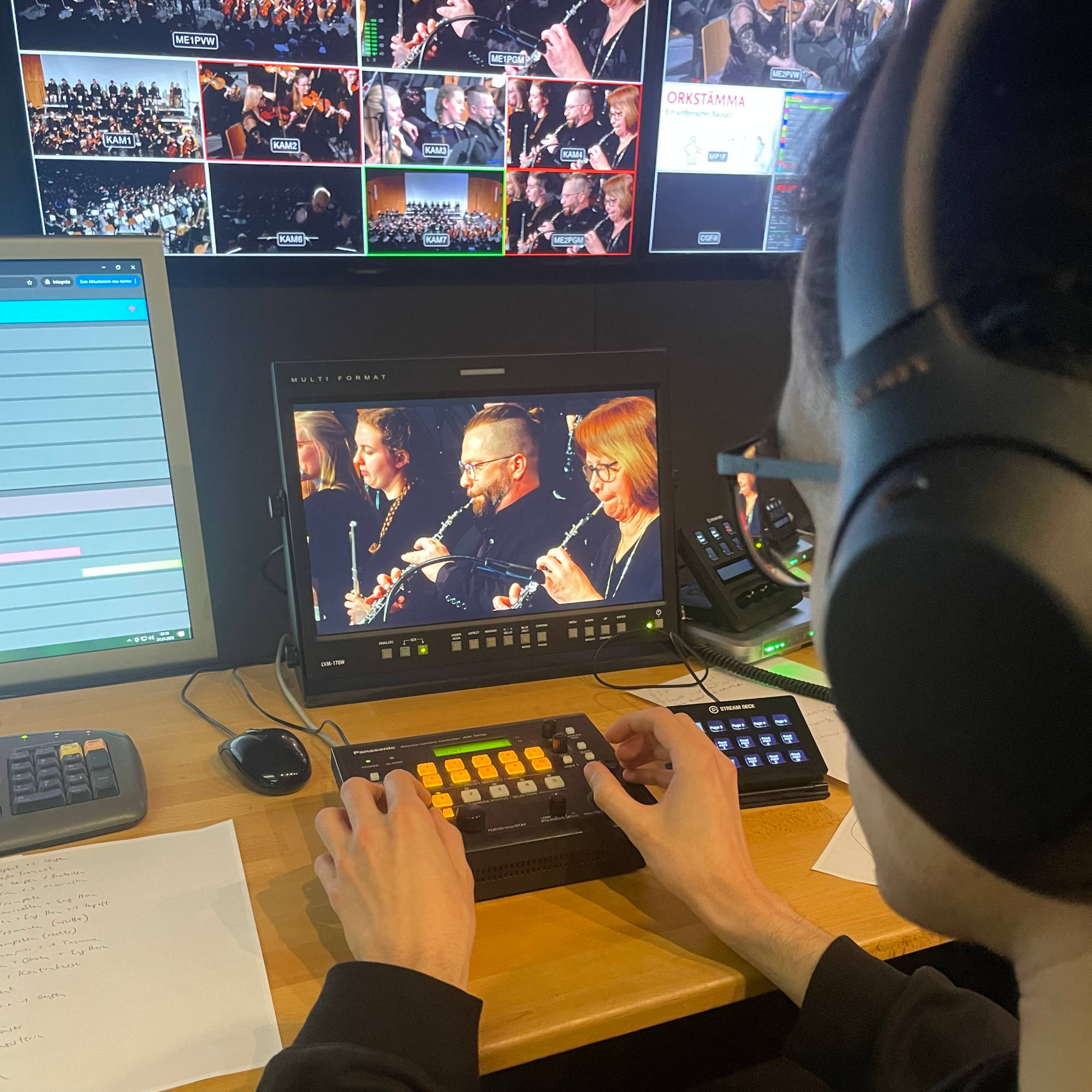

Von den sieben Kameras waren insgesamt sechs fernsteuerbar und vier besetzt. Allerdings befanden sich am Ende nur drei Kammerapersonen im Saal, die vierte besetzte Kamera, unsere neue PTZ, wurde auch aus der Regie gesteuert. Hier konnte ein großer Vorschaumonitor platziert und auch die Shotlist auf einem deutlich größeren Bildschirm angezeigt werden. Das Shotlisttool steuert seit dieser Produktion auch das Anfahren der insgesamt 40 Presets nach dem jeweils letzten aufgerufenen PTZ-Shot. Der PTZ-Operator konnte so Korrekturen bei leicht veränderten Sitzpositionen vornehmen oder Zoomfahrten übernehmen.
Wir bedanken uns bei der Firma Flexoptix für die großzügige Spende von einigen DWDM SFP+ und XFP Modulen, die dieses Projekt erst möglich gemacht haben! Zudem möchten wir uns erneut beim Orchester der TU Braunschweig und der GB3 Medientechnik bedanken ohne die diese Aufnahme auch nicht möglich gewesen wäre.
Ein kurzes BehindTheScenes-Video ist übrigens hier zu finden: Youtube-Short | BTS: Regiecam und Multiview für Orchester Shotlistproduktion
Erstsemesterbegrüßung im EINTRACHT-STADION im WiSe 25/26
Die ags hat wieder die Erstsemesterbegrüßung aufgenommen und vor Ort auf die Stadionleinwände übertragen.
neue Schaltgabeln für unsere Emco Maximat V10 Drehbank
Bei unserer kleinen Drehbank werden mit Schaltgabeln und in einer Nut des Zahnrads laufenden Messingklötzchen die Zahnräder im Stillstand auf der Welle verschoben um das jeweilige Übersetzungsverhältnis einzustellen.
Leider leiden die Schaltgabeln dieser Baureihe an Zinkpest2). Nachdem nun recht plötzlich die Größere der beiden Gabeln brach war ein Ersatz notwendig. Dafür wurden die Schaltgabeln ausgebaut, die Bruchstücke notdürftig zusammengeklebt und soweit es ging vermessen. Anhand der gemessenen Maße konnte eine erste Skizze erstellt werden. Das nach der Skizze gefertigte Teil musste wegen Messabweichungen nachbearbeitet werden.

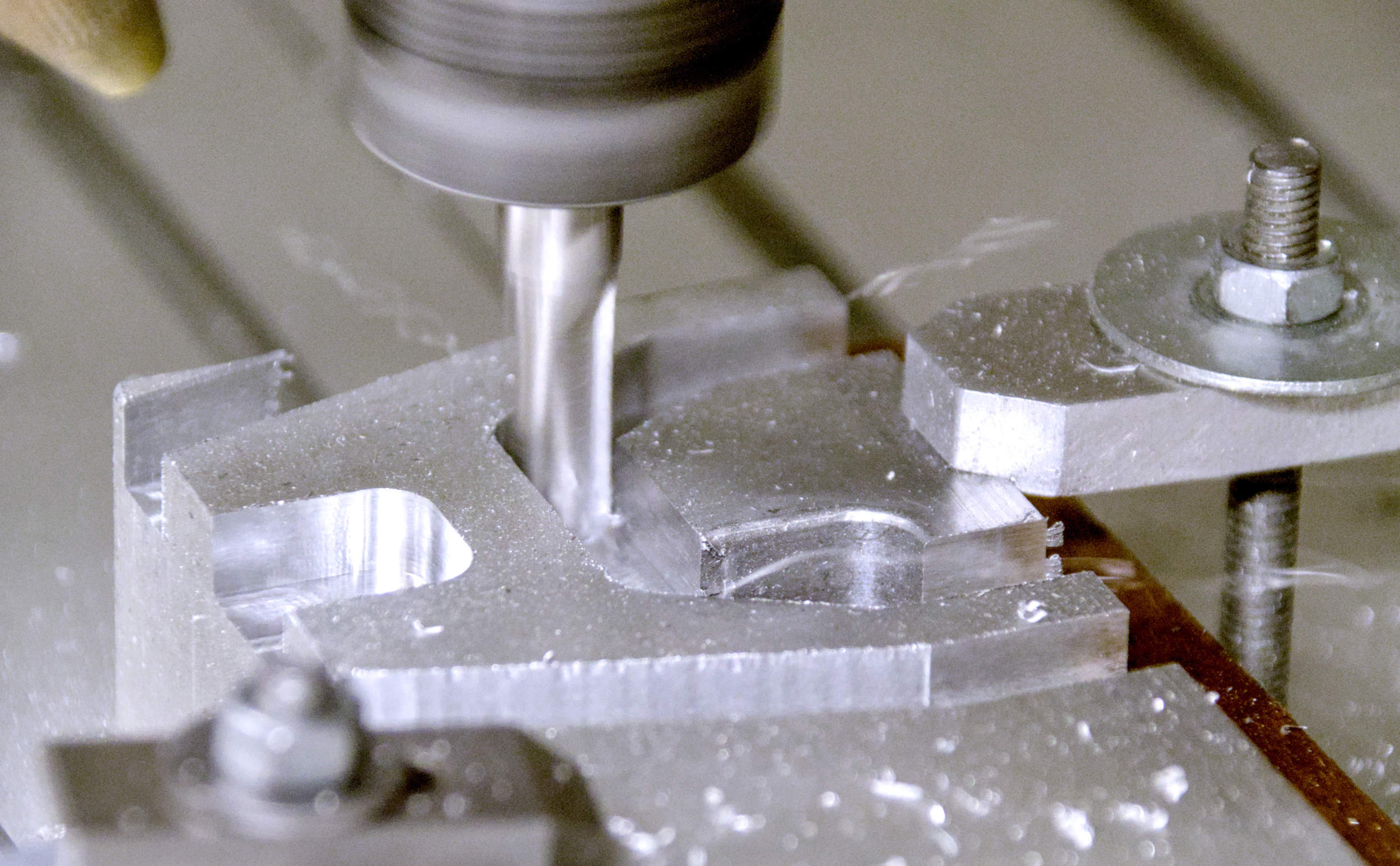

Mit der ags eigenen CNC-Fräse wurden die Konturen der Schaltgabeln aus einem Aluminiumrest gefräst.
Danach wurden Löcher für die Schaltstange, die Verschraubungen und die Stifte für die Aufnahme der Messingklötze gebohrt. Für ein klemmfreies Verschieben ist es wichtig, dass die Bohrungen für die Stifte genau zueinander gebohrt werden.
Zum Schluss wurden die neuen Schaltgabeln eingebaut und ein Probelauf durchgeführt. Die passenden Dateien bieten wir hier zum Download an:
- Schaltgabel klein/links (B2A 033 000):
- Schaltgabel groß/rechts (B2A 034 000):
Erstsemesterbegrüßung im EINTRACHT-STADION im WiSe 24/25
Die ags hat wieder die Erstsemesterbegrüßung aufgenommen und vor Ort auf die Stadionleinwände übertragen.
Kursprogramm im Sommersemester 2024

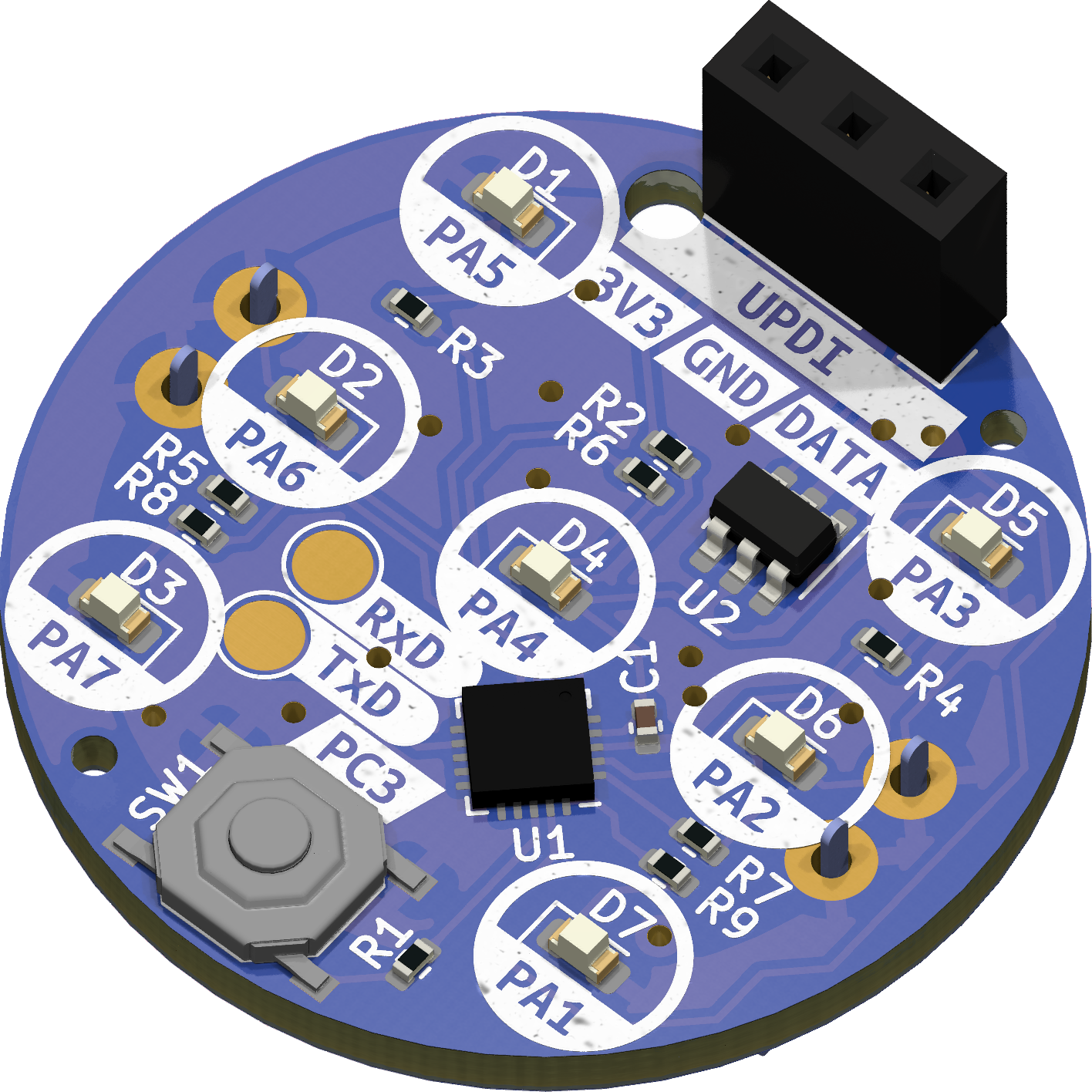

Wir bieten wieder Kurse für Platinendesign und Mikrokontroller-programmierung an.
Zu den Kursen
Remote Regie und Shotlist für Konzertproduktion
Am 4. Februar 2024 führte das TU Orchester im Rahmen der Premiere des Konzerts im Wintersemester unter anderem das Stück „cONCERTO fOR tUBA, Op. 139“ von Jorge Salgueiro auf. Da im Vorhinein schon bekannt war, dass eine Veröffentlichung einer etwaigen Aufnahme möglich sein würde, begannen wir schon früh mit der Planung einer komplexen Shotlist3). Erst später begann die technische Planung um am Ende 6 Kameras im Audimax während der Premiere mit Besuchern! unterzubekommen.
Jorge Salgueiro: cONCERTO fOR tUBA, Op. 139
Aufzeichnung des Premierenkonzerts des TU Orchesters am 4. Februar 2024 im Audimax der TU Braunschweig.
Erstsemesterbegrüßung im EINTRACHT-STADION im WiSe 23/24
Die ags hat wieder die Erstsemesterbegrüßung aufgenommen und vor Ort auf die Stadionleinwände übertragen.
Kursprogramm im Wintersemester 2023/24
Wir bieten wieder Kurse für Platinendesign und Mikrokontroller-programmierung an.
Zu den Kursen
Remote Regie bei der Kinder-Uni 2023
Am letzten Samstag, den 7. Oktober 2023, fand die Vorlesung zur diesjährige Kinder-Uni4) unter dem Fokusthema „Zero Waste“ im Audimax statt. Wie bereits zuletzt 2019 kümmerten wir uns erneut um die Produktion im Hintergrund, also die Übertragung der Vorlesung in einen anderen Hörsaal und das Filmen von Experimenten auf der Bühne.

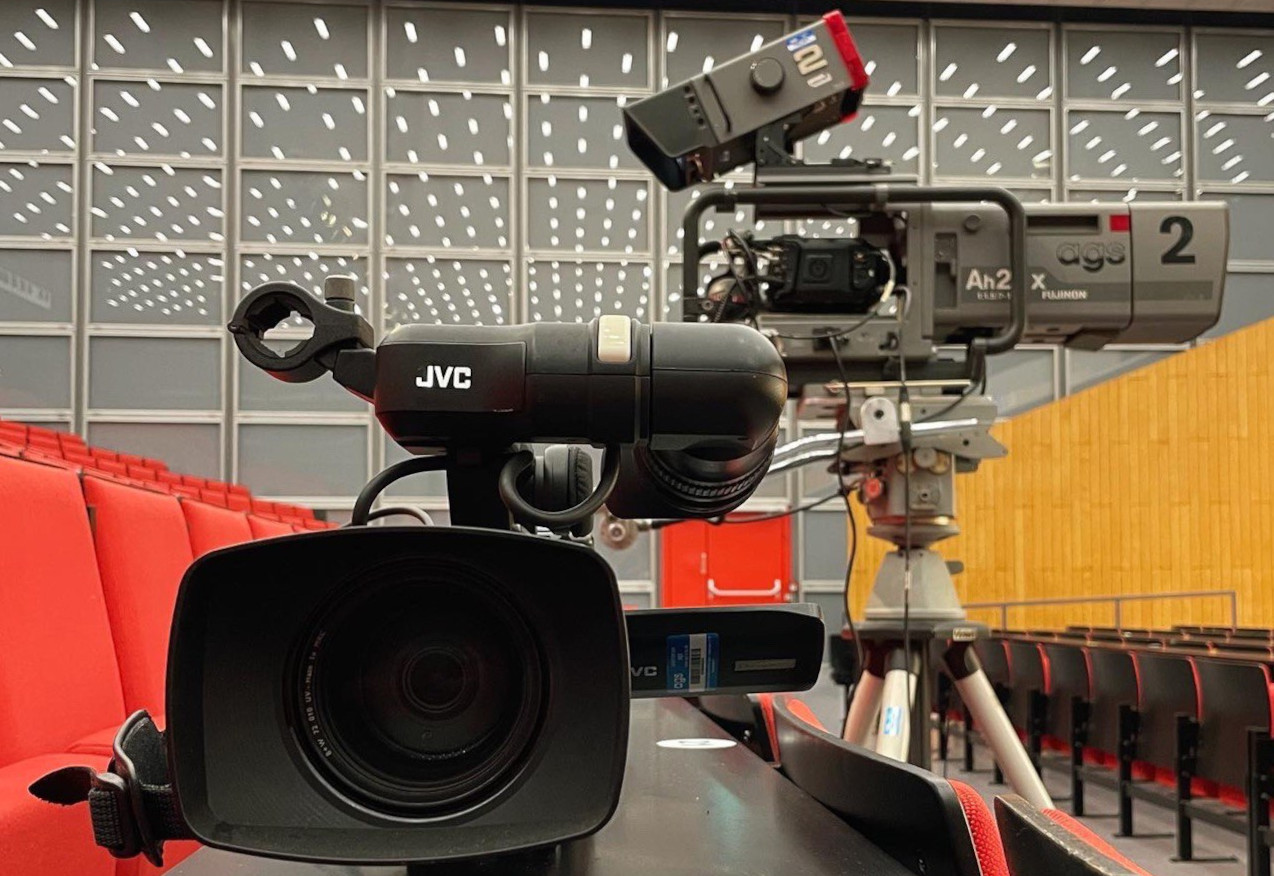

Zum einen konnten wir zum ersten Mal beide unsere auf Glasfaser umgebauten Large-Lens-Adapter zusammen mit den alten Boxoptiken und unseren neuen Kameras verwenden. Somit waren selbst kleinste Details, die Prof. Scholl in die Kamera hielt, kein Problem. Zusätzlich hatten wir noch unsere EB-Kamera mit einer Videofunkstrecke im Einsatz um den Eltern die Atmosphäre im Audimax besser näherbringen zu können.

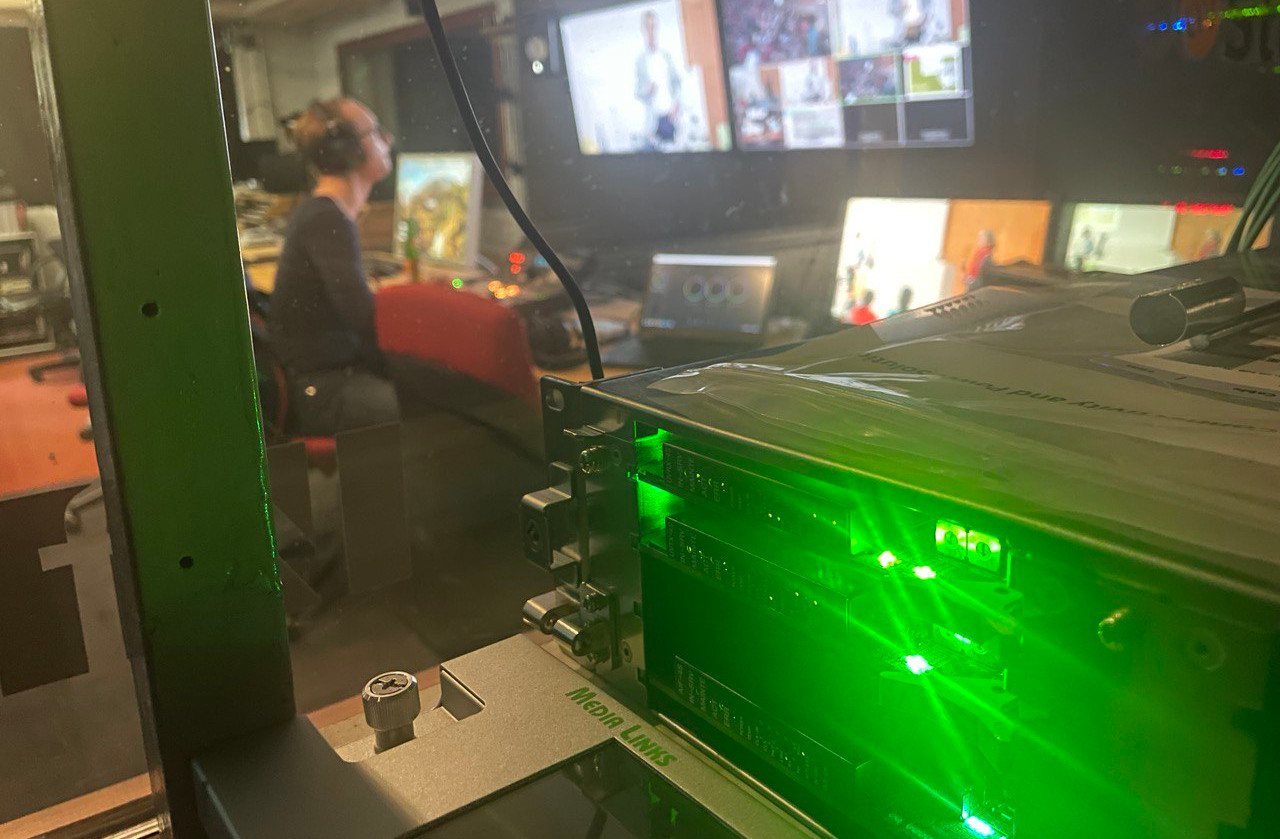

Zum anderen feierten kürzlich gespendete IP-Video-Wandler Premiere und wir konnten zumindest flächen- und gerätechnisch unseren Fußabdruck vor Ort verringern. Die Kameras inkl. der Kameraleute und der Mischer befanden sich zwar vor Ort im Audimax, gemischt und abgeglichen wurden die Signale aber aus unserer Regie in der Zimmerstraße. Die dafür notwendigen Geräte der Firma MediaLinks wandeln unter anderem koaxiale SDI Signale5) in einen IP-basierten Standard um6), welcher dann problemlos über Standard-Netzwerkinfrastruktur übetragen werden kann. Wir verwendeten die Inputs unkomprimiert, wären also bei der vorhandenen 10Gbit/s Leitung auf 6x 1,5G Signale begrenzt gewesen. Um auf Nummer sicher zu gehen, war aber unser Studio mit einer Notfall-Regie noch vor Ort und es wurden nur das Signal des Multiviewers, ein PGM und ein AUX-Signal in die Regie übertragen. Außerdem war noch der Ton und die Produktions-Interkom im Programm-Signal eingebettet. In die andere Richtung (Regie -> Audimax) sendeten wir zwei weitere Videostreams, zum einen um eine visuellen Kommunikation im Falle eines Interkom-Ausfalls zu ermöglichen und zum anderen um die Stabilität weiter zu testen. In Bezug auf die dabei auftretenden Datenraten fielen die zusätzlichen Steuerdaten für den Videomischer (lediglich einige kbit/s), gar nicht weiter auf. In vorherigen Tests lag die Latenz bei nur etwa 2-3 Halbbildern in der Sekunde, dementsprechend werden wir dann vermutlich bei der nächsten Orchesteraufführung auch den Videomischer bei uns in der Regie lassen, sodass sich wirklich nur die Kameraleute am Produktionsort befinden.
Schlussendlich möchten wir uns an dieser Stelle noch herzlich bei der Abteilung 34 für den Faserpatch und bei der VIDI GmbH für die Bereitstellung der Steuerungssoftware und speziellen Anschlusskabeln bedanken!
